Η αυξανόμενη υιοθέτηση των φωτοβολταϊκών (PV) συστημάτων σε οικιακές, εμπορικές και βιομηχανικές εφαρμογές απαιτεί πλήρη κατανόηση των διαφόρων τύπων ηλεκτρικών φορτίων-λογιστικών, επαγωγικών και αντιστάσεων-που αλληλεπιδρούν με αυτά τα συστήματα. Το παρόν έγγραφο παρέχει μια εις βάθος ανάλυση αυτών των τύπων φορτίου, τα χαρακτηριστικά τους, τις επιπτώσεις στην απόδοση του φωτοβολταϊκού συστήματος και τις συγκριτικές αξιολογήσεις. Ιδιαίτερη έμφαση δίνεται στα φορτία από την πλευρά του χρήστη σε εφαρμογές φωτοβολταϊκών, συμπεριλαμβανομένων των αποτελεσμάτων τους στην ποιότητα της ισχύος, την αποτελεσματικότητα και τη σταθερότητα του συστήματος. Η συζήτηση καλύπτει επίσης τις στρατηγικές μετριασμού για τη βελτιστοποίηση της απόδοσης του φωτοβολταϊκού συστήματος υπό ποικίλες συνθήκες φορτίου.

Τα συστήματα φωτοβολταϊκών (PV) ενσωματώνονται όλο και περισσότερο στα σύγχρονα ηλεκτρικά δίκτυα, ιδιαίτερα στην πλευρά του χρήστη, όπου παρέχουν ηλεκτρική ενέργεια σε οικιακούς, εμπορικούς και βιομηχανικούς καταναλωτές. Η αποτελεσματικότητα και η σταθερότητα των φωτοβολταϊκών συστημάτων εξαρτώνται σημαντικά από τη φύση των συνδεδεμένων φορτίων. Τα ηλεκτρικά φορτία μπορούν να κατηγοριοποιηθούν ευρέως σε τρεις τύπους:

Φορτία αντίστασης - καθαρή αντίσταση

Επαγωγικά φορτία - φορτία με σημαντική επαγωγή

Χωρητικά φορτία - φορτία με κυρίαρχη χωρητικότητα

Κάθε τύπος φορτίου αλληλεπιδρά διαφορετικά με τους μετατροπείς φωτοβολταϊκών, επηρεάζοντας την ποιότητα της ισχύος, την αποτελεσματικότητα και την αξιοπιστία του συστήματος. Το παρόν έγγραφο διερευνά λεπτομερώς αυτές τις αλληλεπιδράσεις, παρέχοντας μια συγκριτική ανάλυση και συστάσεις για το βέλτιστο σχεδιασμό του συστήματος φωτοβολταϊκών.

Θεμελιώδη χαρακτηριστικά των τύπων φορτίου

Ορισμός του φορτίου αντίστασης

Τα φορτία αντίστασης είναι ο απλούστερος τύπος, όπου το ρεύμα και η τάση βρίσκονται σε φάση. Καταναλώνουν πραγματική δύναμη (P) και δεν εισάγουν αντιδραστική ισχύ (Q).

Βασικά χαρακτηριστικά:

Συντελεστής ισχύος (PF)=1 (παράγοντας ισχύος ενότητας).

Δεν υπάρχει μετατόπιση φάσης μεταξύ τάσης και ρεύματος.

Επιπτώσεις στα φωτοβολταϊκά συστήματα:

Αποδοτικότητα: Υψηλή, δεδομένου ότι δεν εμπλέκεται καμία αντιδραστική ισχύς.

Σταθερότητα: Ελάχιστη επίδραση στους φωτοβολταϊκούς μετατροπείς, καθώς παρέχουν ένα σταθερό, γραμμικό φορτίο.

Harmonics: Αμέσως, εκτός εάν υπάρχουν μη γραμμικά φορτία αντίστασης (π.χ. dimmers).Ταξινόμηση φορτίων αντίστασης στην πλευρά του χρήστη

Φορτίο αντίστασης οικιακής χρήσης

Εξοπλισμός φωτισμού (παραδοσιακοί λαμπτήρες πυρακτώσεως, λαμπτήρες βολφραμίου αλογόνου (δημιουργώντας θερμότητα και εκπομπή φωτός μέσω αντίστασης νήματος)

Συσκευές θέρμανσης (ηλεκτρικοί θερμαντήρες, ηλεκτρικές θερμαντήρες, ηλεκτρικές κουβέρτες, θερμαντήρες χεριών, ηλεκτρικοί φούρνοι, ηλεκτρικά σίδερα, σίδερα κ.λπ.)

Ηλεκτρικές συσκευές χαμηλής ισχύος (φορτιστές, ηλεκτρικοί ανεμιστήρες κ.λπ.)

Μικρά βιομηχανικά και εμπορικά φορτία αντίστασης

Εξοπλισμός θέρμανσης για μικρά καταστήματα (όπως μηχανές ζεστού ποτού σε καταστήματα ευκολίας και μικρούς ηλεκτρικούς φούρνους (καθαρή θέρμανση αντίστασης) σε αρτοποιεία)

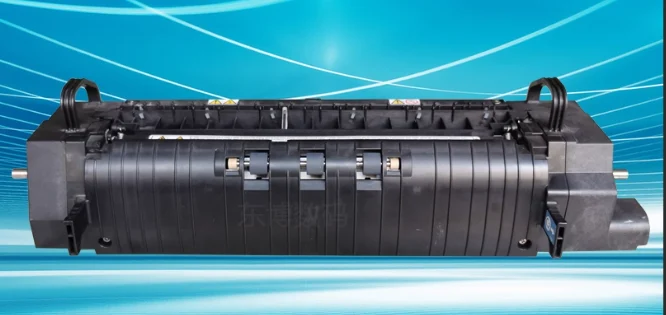

Εξοπλισμός γραφείου (εξαρτήματα θέρμανσης (θέρμανση σύρματος αντίστασης) μερικών παλιομοδίτικων εκτυπωτών και φωτοαντιγραφικών)

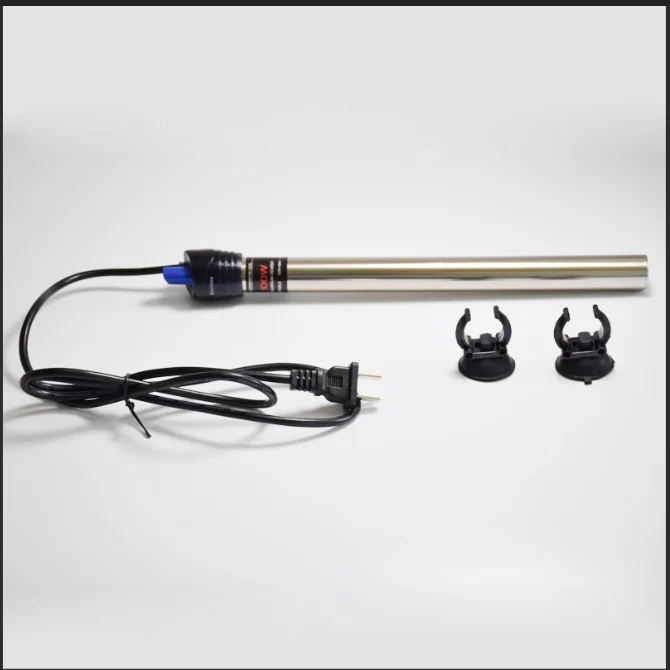

Γεωργικός βοηθητικός εξοπλισμός (ηλεκτρικά καλώδια θέρμανσης για μικρά θερμοκήπια (για συντήρηση θερμότητας), μικρές ηλεκτρικές ράβδους θέρμανσης για υδατοκαλλιέργεια)

Ορισμός του επαγωγικού φορτίου

Τα επαγωγικά φορτία εισάγουν μια καθυστέρηση φάσης, όπου η ρεύμα καθυστερήσεων πίσω από την τάση λόγω της επαγωγικής αντίδρασης (XL=2 πφ).

Βασικά χαρακτηριστικά:

Συντελεστής ισχύος (PF) <1 (καθυστέρηση).

Αντιδραστική κατανάλωση ενέργειας (Q=vi sinφ).

Επιπτώσεις στα φωτοβολταϊκά συστήματα:

Αποδοτικότητα: Μειωμένη λόγω των αντιδραστικών απώλειας ισχύος.

Σταθερότητα: Μπορεί να προκαλέσει σταγόνες τάσης και διακυμάνσεις ισχύος.

Αρμονικές: Μπορεί να εισαγάγει αρμονικές εάν δεν είναι γραμμικές (π.χ., δίσκοι μεταβλητής συχνότητας).

Στρατηγικές μετριασμού:

Οι πυκνωτές διόρθωσης συντελεστή ισχύος (PFC) για να αντισταθμίσουν την καθυστέρηση PF.

Χρήση ενεργών φίλτρων για τον μετριασμό των αρμονικών.Ταξινόμηση επαγωγικών φορτίων από την πλευρά του χρήστη

Φορτία τύπου κινητήρα

Συσκευές οικιακής χρήσης (συμπιεστές ψυγείου, συμπιεστές κλιματιστικών και κινητήρες ανεμιστήρων, κινητήρες πλυντηρίων πλυντηρίων, κινητήρες φούρνου μικροκυμάτων, κινητήρες κουκούλας κ.λπ.)

Βιομηχανικός και εμπορικός εξοπλισμός (κινητήρες αντλίας νερού (γεωργική άρδευση, συστήματα παροχής νερού), ανεμιστήρες (αερισμός, διάχυση θερμότητας), κινητήρες μεταφορικών ιμάντων, κινητήρες εργαλείων, κινητήρες ανελκυστήρα κ.λπ.)

Μικρός εξοπλισμός (ηλεκτρικά εργαλεία (όπως ηλεκτρικά τρυπάνια, μηχανές κοπής), κινητήρες διάδρομων, κινητήρες ψύξης ανεμιστήρων μέσα σε ηλεκτρικούς σωρούς φόρτισης οχημάτων κ.λπ.)

Ηλεκτρομαγνητικός εξοπλισμός

Βαλβίδες ηλεκτρομαγνητικής βαλβίδας (όπως βαλβίδες αερίου οικιακής μεταφοράς και βαλβίδες ηλεκτρομαγνητικής βαλβίδας καθαρισμού νερού, οι οποίες ελέγχουν το άνοιγμα και το κλείσιμο της βαλβίδας δημιουργώντας ένα μαγνητικό πεδίο μέσω της ενεργοποίησης του πηνίου)

Κουζίνα επαγωγής/επαγωγής (χρησιμοποιώντας ένα πηνίο για τη δημιουργία ενός εναλλασσόμενου μαγνητικού πεδίου, προκαλώντας τη ζέστη των μαγειρικής.

Άλλα επαγωγικά φορτία

Ηλεκτρική μηχανή συγκόλλησης (με μεγάλο αριθμό πηνίων μέσα, βασίζεται στην ηλεκτρομαγνητική επαγωγή για να παράγει ρεύμα συγκόλλησης κατά τη διάρκεια της λειτουργίας και είναι ένα ισχυρό επαγωγικό φορτίο)

Ορισμός του χωρητικού φορτίου

Τα χωρητικά φορτία εισάγουν ένα μόλυβδο φάσης, όπου η ρεύμα τάσης οδηγεί λόγω της χωρητικής αντίδρασης (XC=1/(2πFC)).

Βασικά χαρακτηριστικά:

Συντελεστής ισχύος (PF) <1 (οδηγώντας).

Αντιδραστική παραγωγή ενέργειας (Q=vi sinφ).

Επιπτώσεις στα φωτοβολταϊκά συστήματα:

Αποδοτικότητα: Μπορεί να βελτιώσει την αποτελεσματικότητα εάν χρησιμοποιείται για το PFC, αλλά η υπερβολική χωρητικότητα μπορεί να προκαλέσει υπέρταση.

Σταθερότητα: Μπορεί να οδηγήσει σε προβλήματα συντονισμού με την επαγωγή του δικτύου.

Αρμονικές: Μπορεί να ενισχύσει τις αρμονικές εάν σχεδιάστηκε ακατάλληλα.

Στρατηγικές μετριασμού:

Σωστή μέγεθος πυκνωτών PFC.

Χρήση αρμονικών φίλτρων.Ταξινόμηση χωρητικών φορτίων από την πλευρά του χρήστη

Ηλεκτρονικός εξοπλισμός ισχύος

Ο πλευρικός πυκνωτής DC του μετατροπέα συχνότητας/μετατροπέα (ο δίαυλος DC του εξοπλισμού όπως οι φωτοβολταϊκοί μετατροπείς και οι μεταβλητοί δίσκοι συχνότητας (VFDs) είναι συνήθως εξοπλισμένοι με ηλεκτρολυτικούς πυκνωτές μεγάλης χωρητικότητας για την εξομάλυνση της τάσης DC και την καταστολή κυματοειδών)

Οι πυκνωτές φίλτρων εισόδου των τροφοδοτικών μεταγωγής (τα κυκλώματα φίλτρων χωρητικότητας είναι συνήθως εγκατεστημένα στο μπροστινό άκρο των τροφοδοτικών μεταγωγής για διακομιστές υπολογιστών, σταθμούς βάσης επικοινωνίας και άλλους εξοπλισμούς)

Εξοπλισμός τροφοδοσίας μεταγωγής (φορτιστές κινητού τηλεφώνου, προσαρμογείς φορητού υπολογιστή, τροφοδοτικά δρομολογητή, τροφοδοτικά LED Light Driver)

Εξοπλισμός μετατροπέα σε οικιακές συσκευές (κλιματιστικά μετατροπέα, πλυντήρια μετατροπέα, ψυγεία μετατροπέα)

Τα ηλεκτρονικά όργανα (εκτυπωτές, φωτοαντιγραφικά, φούρνοι μικροκυμάτων (μερικά μοντέλα), τηλεοράσεις (ειδικά τηλεοράσεις LCD, οι οποίες έχουν μεγάλο αριθμό πυκνωτών στην εσωτερική πλακέτα ισχύος) κ.λπ.)

Συσκευή πυκνωτή αντιστάθμισης

Οι πυκνωτές διόρθωσης συντελεστών ισχύος (PFC) (σε βιομηχανικές ή εμπορικές εγκαταστάσεις, εγκαθίστανται παράλληλες συσκευές αντιστάθμισης πυκνωτή για να βελτιωθούν ο συντελεστής ισχύος (ειδικά για να αντισταθμίσουν την αντιδραστική ισχύ των επαγωγικών φορτίων όπως οι κινητήρες)

Ο εξοπλισμός SVG σε φωτοβολταϊκούς σταθμούς ηλεκτροπαραγωγής (δυναμικές συσκευές αντιστάθμισης αντιδραστικής ισχύος (όπως SVG) μπορεί να εξάγει αντιδραστική ισχύ σε χωρητικό τρόπο για τη ρύθμιση της τάσης του πλέγματος)

Συγκριτική ανάλυση τύπων φορτίου σε φωτοβολταϊκά συστήματα

Σκέψεις φορτίου από την πλευρά του χρήστη σε φωτοβολταϊκά συστήματα

Τα φωτοβολταϊκά συστήματα στην πλευρά του χρήστη πρέπει να χειρίζονται ένα μείγμα αντιστάσεων, επαγωγικών και χωρητικών φορτίων. Οι βασικές προκλήσεις περιλαμβάνουν:

Ζητήματα ποιότητας ισχύος

Οι διακυμάνσεις της τάσης λόγω της ξαφνικής μεταγωγής του επαγωγικού φορτίου.

Αρμονική παραμόρφωση από μη γραμμικά φορτία (π.χ. μετατροπείς, οδηγούς LED).

Η αντιδραστική ανισορροπία ισχύος που επηρεάζει τη σταθερότητα του δικτύου.

Βελτιστοποίηση απόδοσης

Η μέγιστη παρακολούθηση σημείων ισχύος (MPPT) πρέπει να αντιπροσωπεύει διαφορετικούς τύπους φορτίου.

Το μέγεθος του μετατροπέα θα πρέπει να λαμβάνει υπόψη τις αιχμής αντιδραστικές απαιτήσεις ισχύος.

Αλληλεπίδραση πλέγματος και σταθερότητα

Κίνδυνοι νησιών Εάν τα φωτοβολταϊκά συστήματα δεν μπορούν να ταιριάξουν με τη ζήτηση φορτίου.

Αστάθεια συχνότητας λόγω υπερβολικών χωρητικών φορτίων.

Στρατηγικές μετριασμού και βελτιστοποίησης

Για την ενίσχυση της απόδοσης του συστήματος φωτοβολταϊκών σε μικτά φορτία:

Διόρθωση ενεργού συντελεστή ισχύος (PFC): Χρησιμοποιήστε αντιστάθμιση αντιδραστικής ισχύος με βάση τον μετατροπέα.

Αρμονικά φίλτρα: Εγκαταστήστε παθητικά/ενεργά φίλτρα για να μετριάσετε τις στρεβλώσεις.

Διαχείριση έξυπνων φορτίων: Δώστε προτεραιότητα στα φορτία αντίστασης κατά τη διάρκεια της παραγωγής φωτοβολταϊκών φωτοβολταϊκών.

Ενσωμάτωση αποθήκευσης ενέργειας: Οι μπαταρίες μπορούν να ρυθμίσουν τις αντιδραστικές απαιτήσεις ισχύος.

Η κατανόηση της συμπεριφοράς των χωρητικών, επαγωγικών και αντιστάσεων φορτίων είναι ζωτικής σημασίας για τη βελτιστοποίηση της απόδοσης του φωτοβολταϊκού συστήματος στην πλευρά του χρήστη. Ενώ τα φορτία αντίστασης είναι τα πιο απλά, επαγωγικά και χωρητικά φορτία εισάγουν πολυπλοκότητες όπως η αντιδραστική ισχύς, οι αρμονικές και οι προκλήσεις σταθερότητας. Οι σωστές στρατηγικές μετριασμού, συμπεριλαμβανομένου του PFC, του αρμονικού φιλτραρίσματος και της διαχείρισης έξυπνων φορτίων, είναι απαραίτητες για την αποτελεσματική και αξιόπιστη ένταξη PV.

Λέξεις -κλειδιά

Τα συστήματα φωτοβολταϊκών (PV), φορτία από την πλευρά του χρήστη, χωρητικά φορτία, επαγωγικά φορτία, φορτία αντιστάσεων, συντελεστής ισχύος (PF), αντιδραστική ισχύς (Q), πραγματική ισχύς (P), μετατόπιση φάσης, αρμονική παραμόρφωση.
